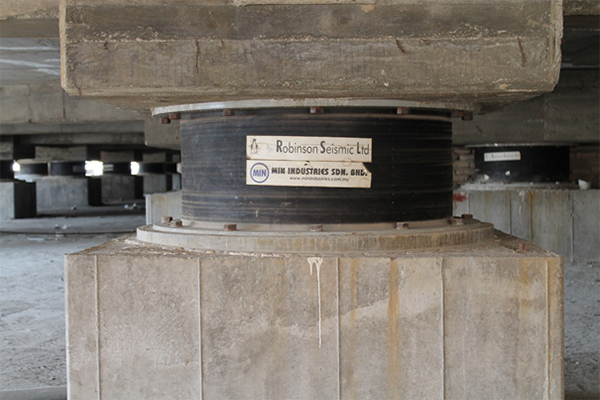

تکیه‌گاه سربی لاستیکی (Lead Rubber Bearing) که به اسم اختصاری LRB نیز شناخته می‌شود، در حال حاضر رایج‌ترین جداساز لرزه‌ ای در دنیا می‌باشد. LRB در سال 1974 توسط دکتر رابینسون اختراع شد و برای اولین بار در سال 1981 در ساختمان ویلیام کلیتون در شهر ولینگتون نیوزیلند، مورد استفاده قرار گرفت. از دهه 80 میلادی ساخت و به‌کارگیری LRB در ژاپن و ایالات متحده نیز آغاز گردید.
این تکیه‌گاه متشکل از لایه‌های لاستیک و فولاد است که به طور یکی در میان قرار گرفته‌اند. یک یا چند میله‌ی سربی نیز در میان آن وجود دارد. علاوه بر این پیرامون این جداگر لرزه ای لایه‌ای محافظ جهت تضمین پایداری محیطی و افزایش مقاومت در برابر حرارت، تعبیه شده است.

در این ساختار لاستیک وظیفه‌ی ایجاد ترازی نرم و همچنین بازگرداندن سازه به محل اولیه را دارد و ورقه‌های فولادی سبب افزایش سختی قائم برای تحمل بار ثقلی می‌گردد. در نتیجه می‌توان جداسازهایی با ظرفیت ثقلی تا 4000 تن، طراحی و تولید نمود. همچنین LRB را می‌توان برای تحمل جابجایی هایی بیش از 70 سانتی‌متر طراحی و تولید نمود.
در این سامانه هسته سربی وظیفه استهلاک انرژی زلزله را به واسطه مکانیزم فلزی ـ تسلیمی، بر عهده دارد. به این ترتیب می‌توان در تراز جداساز لرزه ای، میرایی سازه را تا بیش از 30% میرایی افزایش داد.

در طی دهه‌های گذشت، LRB به صورت گسترده‌ای در سراسر دنیا مورد آزمایش قرار گرفته و دستورالعمل‌های بسیار کاملی برای طراحی و مدلسازی آن فراهم شده است. آزمایش‌های صورت گرفته، عملکرد مناسب LRB را در دماهایی مختلف در بازه‌ی 35- تا 45 درجه نشان داده است. همچنین آزمایش‌های مقاومت در برابر آتش‌سوزی، دوام LRB را به مدت 4 ساعت در برابر حرارت آتش گزارش نموده است. سازه‌های جداسازی شده با این تکیه‌گاه در زلزله‌های مخربی چون لوماپریتا، نورثریج، کوبه‌، دارفیلد و کریستچرچ، عملکرد بسیار مطلوبی داشته و بدون خسارت باقی مانده‌اند. بیمارستان دانشگاه کالیفرنیای جنوبی و بیمارستان زنان کریستچرچ واقع در نیوزیلند، از جمله‌ی این سازه‌ها است. سازه های مقاوم سازی شده توسط این سیستم جداگر لرزه ای نیز از رفتار لرزه ای بهبود یافته و مطلوب بهره مند گردیده اند.

LRB را مي توان بر حسب مشخصات پروژه براي تحمل بارهاي ثقلي 100 الي 4000 تن و تأمين جا به جايي جانبي تا 1 متر، طراحي نمود.
